Pregled proizvoda

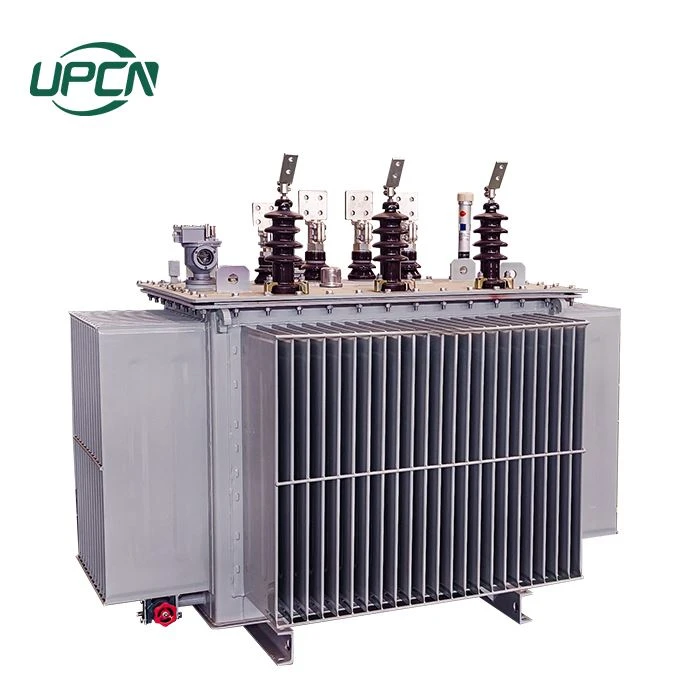

Energetski transformatorski transformator 10 kV je jezgreni uređaj za distribuciju električne energije na kraju elektrodistributivne mreže. Povezuje se na 35kV/10kV regionalne trafostanice uzvodno i na 400V niskonaponske elektroenergetske sustave nizvodno, preuzimajući zadatak opskrbe električnom energijom "posljednje milje" sigurne i učinkovite distribucije 10kV srednjenaponske energije krajnjim korisnicima kao što su stambene zajednice, poslovne zgrade, industrijske i rudarske radionice te moderna poljoprivredna postrojenja. Proizvod koristi visokokvalitetne zrnasto orijentirane silikonske čelične ploče, bakrene namotaje bez kisika i potpuno zatvorenu strukturu spremnika za ulje. Proizveden je pomoću naprednog vakuumskog punjenja uljem i strogih izolacijskih procesa, a ima prednosti kao što su niski gubici, niska buka, visoka pouzdanost i dug životni vijek.

Kao najbrojniji i najrašireniji transformator naponske razine u elektroenergetskoj mreži, energetski transformatori od 10 kV nalaze se u gradskim trafostanicama, ruralnim terenskim trafostanicama, tvorničkim trafostanicama i trafostanicama u transportu. Proizvodi su posebno optimizirani za ekstremne vršne karakteristike opterećenja u dolini u stambenim područjima tijekom lakih noćnih opterećenja i u poduzećima tijekom punih dnevnih opterećenja, kao i za složena radna okruženja kao što su vlaga, prašina i slani sprej. Dok osiguravaju visoku energetsku učinkovitost tijekom cijelog životnog ciklusa, također posjeduju izvrsne karakteristike niske razine buke, savršeno se uklapajući u stroge ekološke zahtjeve urbanih i ruralnih područja. Proizvodi su strogo usklađeni s međunarodnim i nacionalnim mjerodavnim standardima kao što su IEC, GB, ANSI, IEEE i JIS, ispunjavaju zahtjeve za razinu 1 energetske učinkovitosti i prošli su cijeli niz tipskih ispitivanja i tvorničkih ispitivanja.

Prednosti proizvoda

• Potpuno zabrtvljena struktura, otporna na curenje, ne zahtijeva održavanje i osigurava stabilan i pouzdan dugotrajan rad.

• Izolacija uronjena u ulje i rasipanje topline, jak kapacitet preopterećenja i prilagodljiv oštrim vanjskim okruženjima.

• Mali gubici i visoka učinkovitost, značajno smanjujući radnu potrošnju energije i operativne troškove.

• Kompaktna struktura, mali otisak, jednostavna instalacija i snažna prilagodljivost.

• Visoka isplativost, dug radni vijek i niži ukupni troškovi rada i održavanja.

• Otporan na kratki spoj i udarce, ispunjava zahtjeve za dugotrajni kontinuirani rad pod opterećenjem.

Tehničke specifikacije

Parametar	Projekt	Tipične vrijednosti / raspon
Osnovni parametri	Nazivni napon (visokonaponska strana)	10kV
	Nazivni napon (niskonaponska strana)	0,4kV
	Nazivna frekvencija	50Hz / 60Hz
	Broj faza	Trofazni-
	Nazivni kapacitet (kVA)	30, 50, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600 (prilagođene veličine dostupne na zahtjev)
	Način hlađenja	ONAN (samo-hlađen), ONAF (zračno-hlađen)
Povezivanje i slavina	Grupa za povezivanje	Dyn11,Yyn0
	Metoda dodira	Regulacija napona bez{0}}opterećenja/regulacija napona pod-opterećenjem (prilagođeno)
	Domet dodira	±2×2.5%,±4×2.5%
Impedancija i gubitak	impedancija kratkog-spoja	4%–6% (prilagođeno prema kapacitetu i zahtjevima sustava)
Impedancija i gubitak	Primjenjivi standardi	GB 1094,GB/T 6451,IEC 60076,ANSI,IEEE,JIS
Okoliš i zaštita	izolacijsko ulje	25# i 45# transformatorsko ulje
	Radna temperatura okoline	-30 stupnjeva -+45 stupnjeva
	nadmorska visina	Manje od ili jednako 1000 m (-verzija za velike visine dostupna na zahtjev)
	Granica porasta temperature	Porast gornje temperature ulja Manje od ili jednako 55K, prosječno povećanje temperature namota Manje ili jednako 65K

Značajke proizvoda

Karakteristično	Prednosti tehnologije proizvoda
Mali gubici i visoka energetska učinkovitost	Optimizirani magnetski krug i dizajn namota rezultiraju gubicima bez opterećenja/opterećenja koji su bolji od međunarodnih standarda, postižući razinu 1 energetske učinkovitosti.
Jaka otpornost na kratki spoj	Namoti su potpuno i sigurno fiksirani, pružajući visoku mehaničku čvrstoću i otpornost na iznenadne udare kratkog spoja na sustav.
Izvrsna izolacijska svojstva	Visoka izolacijska čvrstoća transformatorskog ulja, nisko djelomično pražnjenje i dug životni vijek izolacije.
Snažno odvođenje topline	Hladnjak visoke učinkovitosti, podržava ONAN/ONAF hlađenje, ispunjava zahtjeve punog opterećenja i kratkoročnog preopterećenja.
Potpuno zatvoren i bez održavanja	Valoviti spremnici za ulje/spremnici za ulje s kapsulama izoliraju zrak i vlagu, odgađajući starenje ulja.

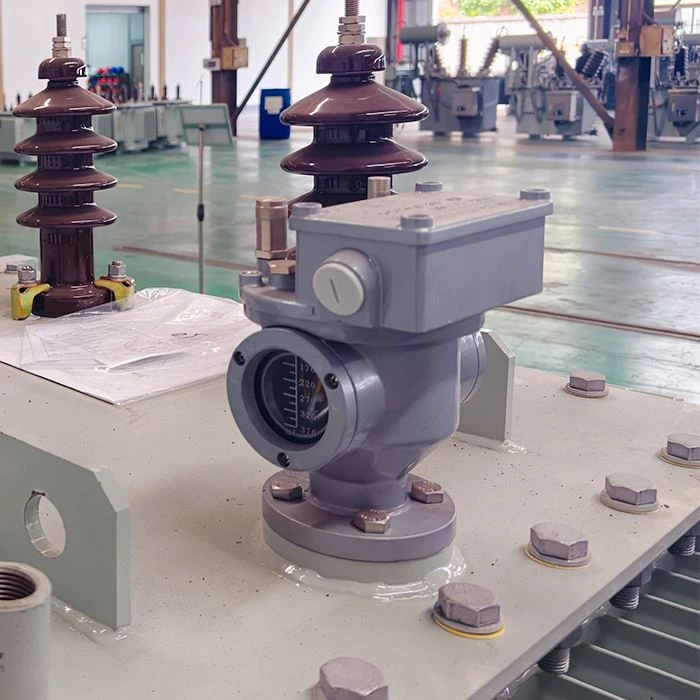

Sveobuhvatna konfiguracija zaštite	Standardna konfiguracija uključuje plinski relej, ventil za smanjenje tlaka, termometar i mjerač razine ulja, pružajući sveobuhvatnu sigurnosnu zaštitu.
